XMYD720

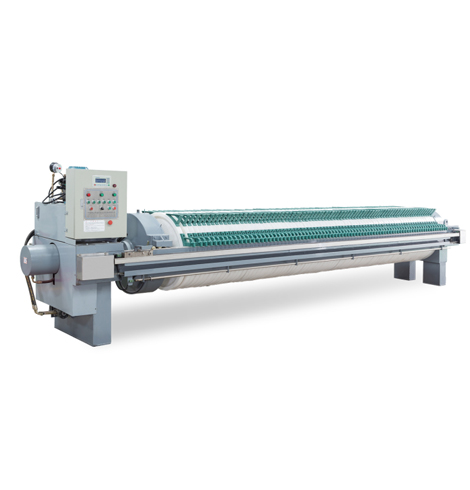

厢式高压压滤机720型系列
(液压压紧、自动保压)可选配:自动拉板,自动接液翻板.

①采用自动拉板结构,中央监控、自动化程度高,减少操作人员;
②采用自动接液翻板,彻底解决了渣水分离,提高产品质量并美化环境;
③滤板采用进口高分子PE专利技术(专利类型:发明,专利号:CN103272417A)高压压制成型,确保每块滤板使用寿命更长;
④根据物料的性能、比重、项目不同,一般物料可提高10%的含固率;
⑤采用高标准生产工艺和技术,工匠精神制造确保每台产品品质。
⑥可选PLC控制、自动拉板、自动卸料、自动翻板接液、自动保压

产品详情

产品优势

D720、D820、D1100型压滤机,过滤压力高(2.0——3.0mpa), 效率高,含水率低,适用于各行各业物料脱水处理。现已应用于市政、矿山、纸业、洗砂等多个大型固废脱水处理行业。设备使用简单,操作安全,维护方便,是理想的固液分离设备。专利技术(专利类型:发明、专利号:CN207980547U),圆形滤板,滤板面结构独创,使用寿命长,密封性强,不喷浆,耐高压,过滤效果好,滤饼含固高。


结构与工作原理

本公司生产的系列厢式自动压滤机是集机、电、液于一体的先进分离机械设备,它主要由五大部分组成:机架部分、自动拉板部分、过滤部分、液压部分和电器控制部分。

(注:还可根据用户需求增加接液盘、翻板、储泥斗、水洗系统、滤布曲张架、气卸料等)


技术参数

过滤面积

Filtration area

滤板外形

Plate size

滤板厚度

Thickness of filter piate

滤饼厚度

Thickness of filtercake

滤室数量

Chambers No.

滤室理论总容积

Total volume

整机外形尺寸
长x宽x高
External dimension
LxWxH
安装基础尺寸

Dimension of installed base

滤室内工作压力

Working pressure

电机功率

Motor power

整机质量

Weight

mm mm mm pc L mm mm Mpa kw kg
40 Φ720 52 30 60 600 4925x1010x1420 4230 ≤1.6 2.2 2080
63 Φ720 52 30 80 790 5965x1010x1420 5270 ≤1.6
2.2 2420


产品详情

1、液电一体化,自动化程度高,高压力过滤,采用进口材质高分子PE白色滤板:
2、滤腔进料孔附近均匀设有4只支撑柱,滤板成型后,整体强度加大,延长使用寿命,滤饼直径放大10mm, 确保产量不变;
3、全新进料孔,模具边厚中薄,有效减少中间4个凸台周边破裂及滤板边框破裂。
4、本滤板实用新型(专利类型:实用新型、专利号:CN205988593U)的优点是,降低凸起胶粒的阻力,增加了注入物料在滤腔里的流动性,从而更有效地保证了物料在滤板里的均匀性,有效防止了高压力时“爆板”现象。
综合应用性能
1、原料适应性好:适用于各种固液分离行业
2、压力可达20——25kgf/cm2,远超同类设备的6——8kgf/cm2的过滤压力
3、工作周期电耗极低:每个过滤周期电耗小于2kw
4、滤饼含固率高:滤饼含固率可达40——75%

5、采用液电一体化,占地少,外形美观,操作简单,滤板耐压寿命长,效率快


应用范围

广泛使用于环保类、市政、生活、工业、冶金、化工、建材、煤炭、炼油、食品、医药、电镀、陶瓷等固液分离行业。
